การตรวจวัดค่าความต้านทานหลักดิน

https://www.thomeinspector.com/article/detail?news_id=160

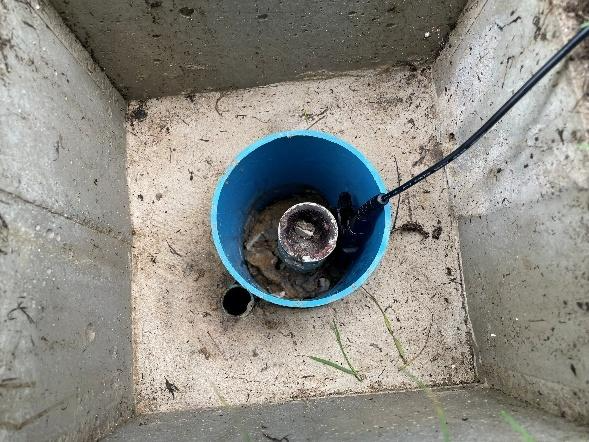

หลักดินจะอยู่ในบ่อพักสายดิน บริเวณรอบบ้าน โดยในบ่อจะมีหลักดินและสายกราวน์ที่ต่อมาจากตู้ไฟภายในบ้าน อุปกรณ์ที่ใช้ในการตรวจ คือ Earth Tester ซึ่งเป็นอุปกรณ์ที่ใช้ในการหาค่าความต้านทานของหลักดิน โดยมีขั้นตอนในการตรวจวัด ดังนี้

1. นำสายสีดำต่อกับเครื่อง และคีบหลักดินที่ต้องการวัดค่า

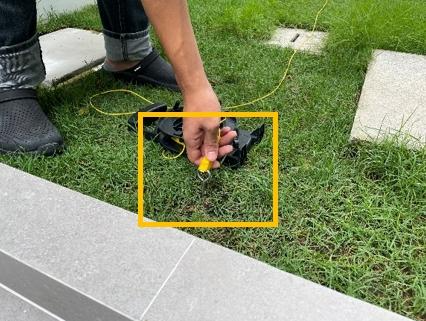

2. นำสายสีเหลืองคีบหมุดที่ปักระยะห่างจากหลักดิน 5 เมตร

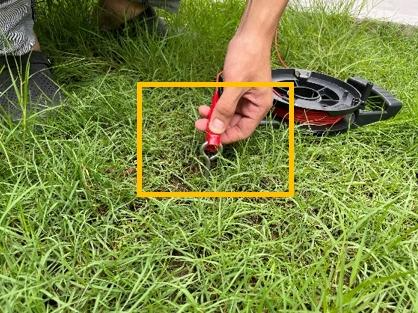

3. นำสายสีแดงคีบหมุดที่ปักระยะห่างจากหลักดิน 10 เมตร

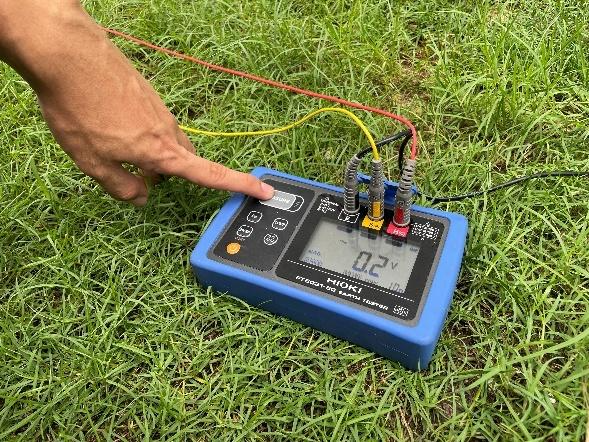

4. กดปุ่ม Measure เพื่อทำการวัดค่า

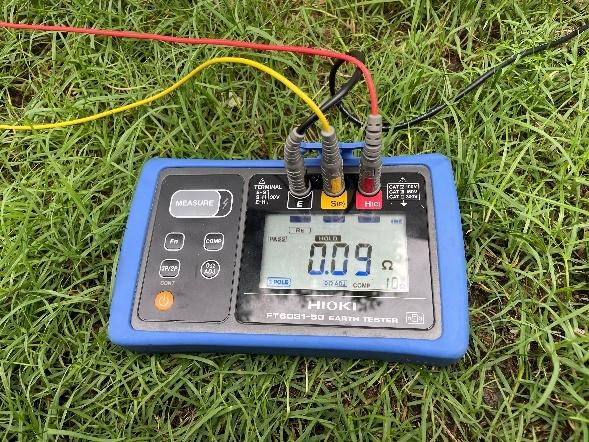

5. ค่าที่วัดได้จะแสดงผ่านหน้าจอ ซึ่งตามค่ามาตรฐานของค่าความต้านทานหลักดินที่กำหนด ต้องมีค่าไม่เกิน 5 โอห์ม
