การอ่านตารางโหลดตู้ไฟ (Load Schedule)

ตารางโหลด (Load Schedule) คืออะไร? ทำไมถึงสำคัญต่อระบบไฟฟ้าในบ้านและอาคาร

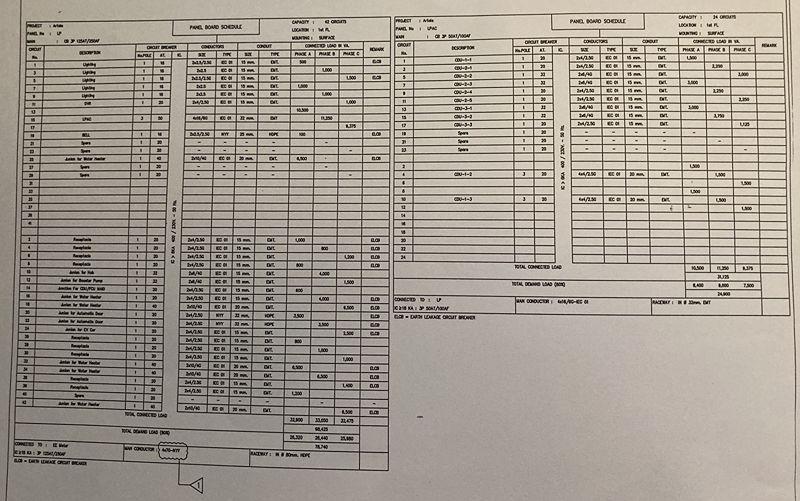

ตารางโหลด (Load Schedule) คือ ตารางที่แสดงรายละเอียดของโหลดไฟฟ้าภายในตู้ไฟฟ้า (Distribution Board) ซึ่งถูกออกแบบและคำนวณโดย วิศวกรไฟฟ้า เพื่อให้เหมาะสมกับปริมาณการใช้ไฟฟ้าภายในบ้านหรืออาคารแต่ละหลัง

ตารางโหลดมีหน้าที่สำคัญในการควบคุมความปลอดภัยของระบบไฟฟ้า ป้องกันการใช้ไฟเกินพิกัด ช่วยให้การซ่อมบำรุงและตรวจสอบระบบไฟฟ้าทำได้ง่ายขึ้น แม้รูปแบบของตารางโหลดอาจแตกต่างกันไปตามแนวทางการออกแบบของวิศวกรแต่ละคน แต่ องค์ประกอบหลักจะมีความคล้ายคลึงกัน ตามมาตรฐานการติดตั้งทางไฟฟ้าสำหรับประเทศไทย (วสท.)

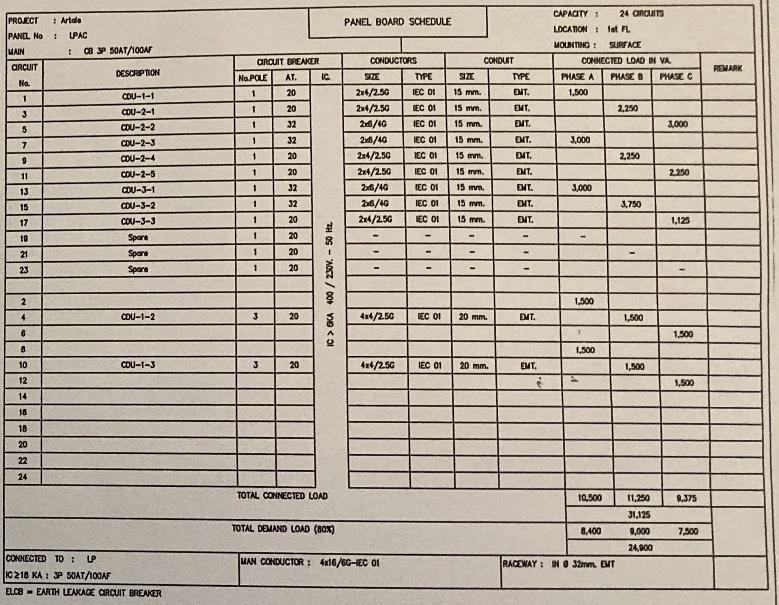

องค์ประกอบสำคัญของตารางโหลด (Load Schedule)

1. Panel No. ชื่อหรือลำดับของตู้ไฟฟ้า ใช้ระบุว่าตารางโหลดนี้เป็นของตู้ใดสำคัญมากในกรณีที่อาคารมีตู้ไฟมากกว่า 1 ตู้

2. Main รายละเอียดของ เมนเบรกเกอร์ โดยระบุ

• ชนิดของเบรกเกอร์

• จำนวนขั้ว (Pole)

• พิกัดกระแส (Ampere)

3. Capacity ความจุของตู้ไฟฟ้า หมายถึง จำนวนช่องที่สามารถติดตั้งเบรกเกอร์ย่อยได้

4. Location ตำแหน่งหรือสถานที่ติดตั้งตู้ไฟฟ้า เช่น ชั้น 1 ห้องเก็บของ โรงรถ เป็นต้น

5. Circuit No. หมายเลขวงจร ใช้ระบุลำดับของเบรกเกอร์ย่อยแต่ละตัวภายในตู้ไฟ

6. Description คำอธิบายวงจร เพื่อบอกว่าเบรกเกอร์ย่อยนั้นควบคุมโหลดหรือเครื่องใช้ไฟฟ้าใด

7. Conductors รายละเอียดของสายไฟในแต่ละวงจร โดยระบุ

• จำนวนสาย

• ชนิดสาย

• ขนาดสาย ทั้ง สายไลน์ (L) สายนิวทรัล (N) และสายดิน (G)

8. Circuit Breaker รายละเอียดของเบรกเกอร์ย่อยในแต่ละวงจร เช่น

• ชนิด

• จำนวนขั้ว

• พิกัดกระแส

9. Conduit ชนิดและขนาดของท่อร้อยสายไฟที่ใช้ในวงจรนั้น

10. Connected Load ขนาดของโหลดไฟฟ้าในแต่ละวงจร โดยแสดงกำลังไฟฟ้าของเครื่องใช้ไฟฟ้าที่เชื่อมต่ออยู่

11. Total Connected Load ผลรวมของโหลดไฟฟ้าทั้งหมดที่เชื่อมต่ออยู่ภายในตู้ไฟฟ้านั้น

12. Total Demand Load โหลดรวมที่คำนวณจาก การใช้งานจริง ตามหลักการ Demand Factor ซึ่งเป็นค่าที่ใช้ในการออกแบบระบบไฟฟ้าอ้างอิงตามมาตรฐาน วสท.

13. Main Conductor สายป้อนหลักของตู้ไฟฟ้า อาจรับไฟมาจาก

• มิเตอร์ไฟฟ้า

• หรือตู้ไฟหลัก

โดยระบุจำนวน ขนาด และชนิดของสายไฟ

14. Raceway รายละเอียดของท่อร้อยสายไฟสำหรับสายป้อนหลัก เช่น ขนาดและชนิด

15. Connected To ระบุว่าสายไฟจากตู้ไฟนี้ ต่อไปยังตู้ไฟตู้ใด ใช้ในกรณีที่มีตู้ไฟฟ้ามากกว่า 1 ตู้ในระบบเดียวกัน

สรุปตารางโหลด สำคัญอย่างไร?

• เป็นหัวใจของการออกแบบระบบไฟฟ้าที่ปลอดภัย
• ช่วยป้องกันปัญหาไฟเกิน เบรกเกอร์ตัดบ่อย หรือไฟฟ้าลัดวงจร
• เป็นเอกสารสำคัญที่ควรมีในบ้านและอาคารทุกประเภท

หากตู้ไฟ ไม่มีตารางโหลด หรือข้อมูลไม่ครบถ้วน อาจสะท้อนถึงการออกแบบระบบไฟฟ้าที่ไม่ได้มาตรฐาน และเพิ่มความเสี่ยงในระยะยาว
