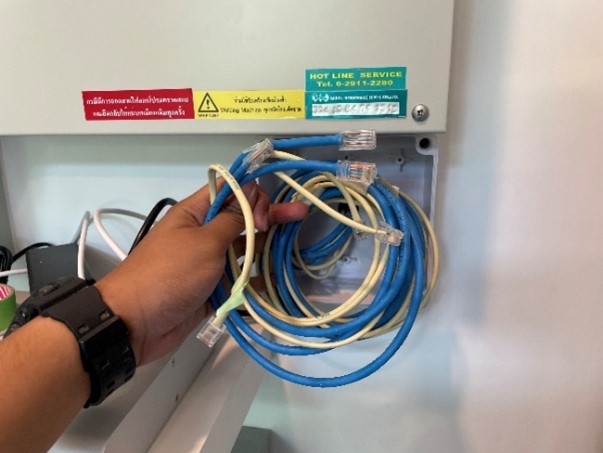

กล่องรวมสัญญาณ จะอยู่บริเวณตู้ไฟฟ้า ซึ่งภายในกล่อง จะประกอบไปด้วย สาย TV เป็นสายสีขาว (RG6), สาย TEL มีสีเหลืองออกครีม, สาย LAN มักจะเป็นสีขาว มีสาย 8 เส้นอยู่ด้านใน และสาย Fiber เป็นสายสีดำ ใช้ในการต่อเข้า Router ในการขยายสัญญาณ สามารถตรวจสอบการเข้าสัญญาณของสาย LAN ได้โดยการใช้เครื่อง Network Cable Tester โดยมีขั้นตอนดังนี้
1. ต้องทำการเข้าหัวสายแลนที่ต้องการทดสอบให้เรียบร้อยก่อน

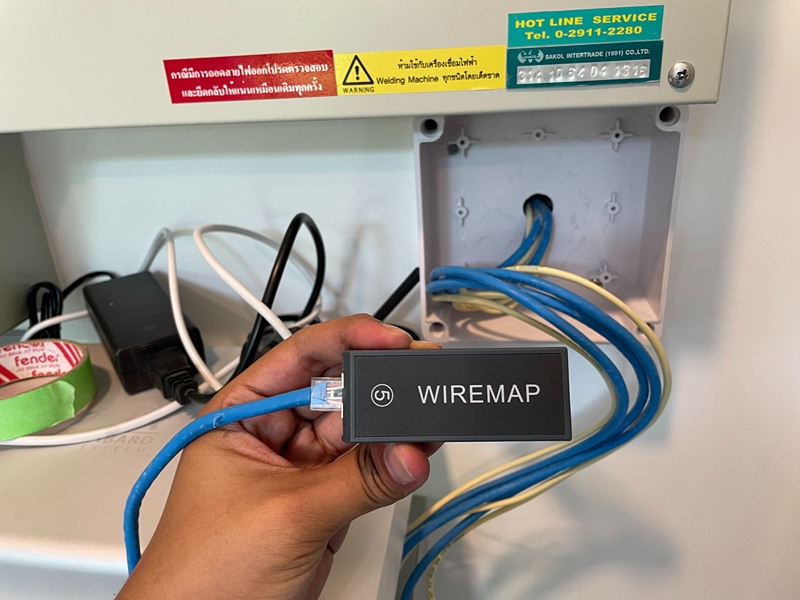

2. เสียบสายแลนด้านส่งสัญญาณเข้ากับตัวรับสัญญาณ

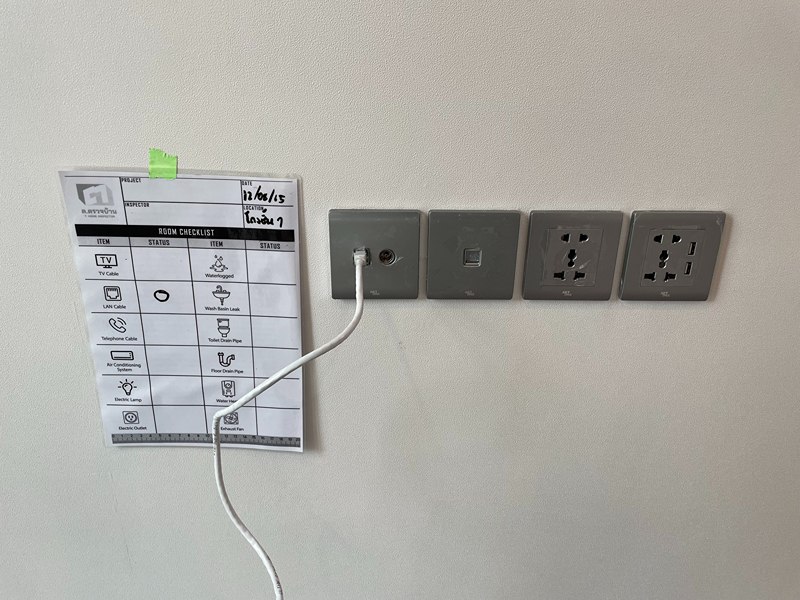

3. เสียบสายแลนจากเครื่องเข้ากับเต้ารับด้านรับสัญญาณ
4. เลือกคำสั่ง WIREMAP ในการทดสอบ
5. หากสายแลนมีการต่อที่ถูกต้อง หน้าจอจะแสดง PASS และเรียงเลข 1-8 ถูกต้อง หากมีการต่อสาย 8 เส้นสลับกัน เครื่องก็จะขึ้น Fail และบอกว่าสายเส้นใดที่ต่อผิด โดยสายทั้ง 8 เส้น จะต้องต่อตรงคู่กัน

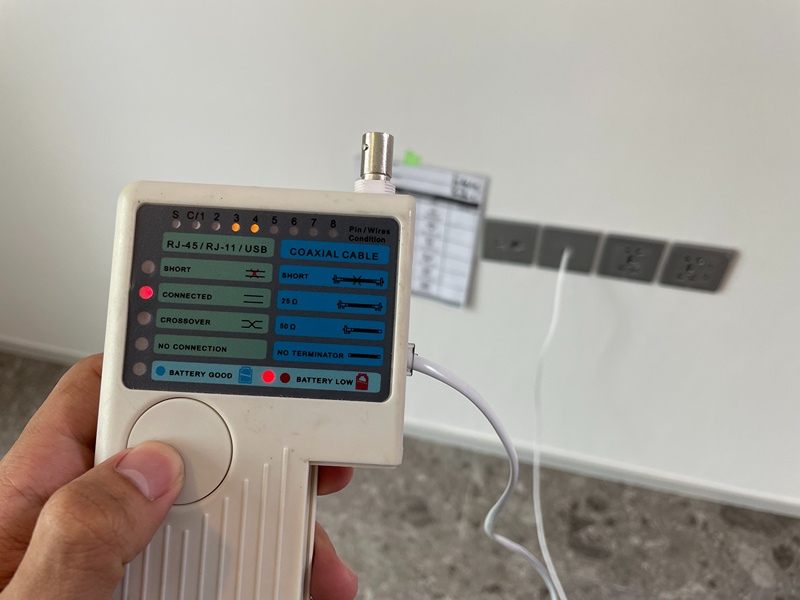

และสามารถตรวจสอบโดยใช้เครื่อง Cable Tester ได้ มีขั้นตอนเหมือนกับการใช้เครื่อง Network Cable Tester โดยสามารถตรวจสอบได้ว่า มีการเชื่อมต่อกับตัวรับสัญญาณอยู่หรือไม่ แต่ไม่สามารถบอกได้ว่าลำดับของสายทั้ง 8 เส้น เชื่อมต่อถูกต้องหรือไม่
